מפעל וופלים מלגו: כשהארוחת בוקר הופכת לקו ייצור של Technic

מפעל וופלים מלגו: כשהארוחת בוקר הופכת לקו ייצור של Technic

איך Brick Machines בנה רובוט שמכין וופל מהבלילה ועד הצלחת – ומה תוכלו ללמוד מזה כדי ליצור מוקסי מטבח משלכם

אם אתם אוהבים את ה"קליק" המספק של קורות Technic ואת הריח של וופל טרי – הפרויקט הזה ישמח גם את המהנדס וגם את השף שבכם.

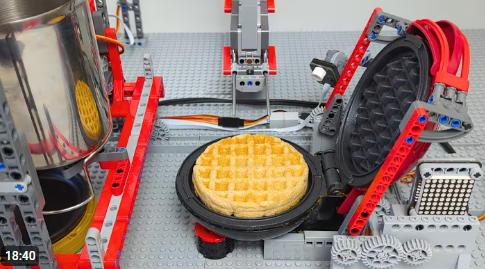

בסרטון המוצג, היוצר Brick Machines חושף מפעל וופלים אוטומטי שבנוי כמעט כולו מלגו, ומטפל בכל שלב של ההכנה: מדידת המרכיבים, ערבוב הבלילה, מזיגה לתוך מכשיר וופל אמיתי, סגירה והפעלה של המכשיר, צלייה, הנחה על הצלחת – וגם זילוף סירופ בסיום.
זהו קו ייצור מוגזם ומרהיב בסגנון "רוב גולדברג" – מחווה לשליטה בתנועה, רצף פעולות ושימוש מבריק במנגנוני Technic לצד חומרה חיצונית שאינה לגו.

מעבר לסיום הטעים, מה שמרשים במיוחד הוא האינטגרציה המערכתית.
הבנייה משלבת מבנים מכניים מלגו Technic, רובוטיקה מתוכנתת (בדומה ל־Mindstorms), אלקטרוניקה נוספת, וחלקים מודפסים בתלת־ממד במידת הצורך.
השילוב הזה נפוץ במוקסים תפקודיים מתקדמים: לגו משמש למבנה, תנועה וחישה, בעוד שהמכשירים החיצוניים מטפלים במשימות המסוכנות – חום, קיטור או חיתוך – באופן בטוח ואמין.
התוצאה נראית כמו תא ייצור תעשייתי אמיתי שמישהו בנה על גבי פלטות – מונע על ידי תמסורות, בוכנות לינאריות, מנופים, ותזמון מתוזמר בקפידה.

שיעור מהיר בהנדסת מפעלים

מפעל הוופלים הזה הוא קורס מואץ בדפוסי עיצוב תעשייתיים:

• מכלים למרכיבים היבשים

• שסתומים או משאבות מדודות לנוזלים

• תחנת ערבוב עם תנועת כף או מערבל פלנטרי

• גשר שמעביר את הבלילה למכשיר

• מנגנון הפעלה שמפעיל את מכשיר הוופל

• מחזור אפייה מתוזמן

• שלב הרמה או מסוע שמניח את הוופל על הצלחת

ולסיום – זילוף הסירופ. זהו שלב "סיום קו הייצור" קלאסי – כמו תיוג, איטום או קישוט – שמזכיר לנו שהקסם של מוקסי ייצור לא טמון רק במכניקה הגולמית, אלא ברצף:
חיישנים או סיבובי מנוע מדווחים מתי להתחיל או לעצור פעולה, ויוצרים קצב שהקהל יכול לעקוב אחריו.

בטיחות מעל הכול

בגלל שהפרויקט כולל מכשיר חם אמיתי, הוא גם מדגים עקרונות חשובים לשילוב בטוח:

• השתמשו בלגו רק כדי להזיז ידיות או לחצנים – לא להפעיל חום ישיר

• הרחיקו חלקי ABS מהפלטות החמות

• הרכיבו את האלקטרוניקה הרחק מנתיבי חום

• הקפידו שהחלקים שבאים במגע עם מזון יהיו בטוחים לשימוש (צינורות ומזלפים מתאימים למזון)

במילים אחרות: התייחסו למכשיר כמו לכלי תעשייתי שהרובוט מפעיל – לא כחלק ממערכת הלגו עצמה.
ההפרדה הזו יוצרת שילוב מרשים ומעשי, שניתן ליישם בפרויקטים אחרים עם נושאי אוכל.

טיפים לבנייה בטכניקה הזו

• חלקו את המערכת למודולים: צרו תאים נפרדים – הזנת מרכיבים → ערבוב → חלוקה → אפייה → הגשה → קישוט. בנו ובדקו כל שלב בנפרד לפני שאתם מחברים למערכת שלמה.

• בחרו את המנועים הנכונים: מנועים סיבוביים חזקים מתאימים למנופים וסגירה; בוכנות לינאריות או תמסורות חלזוניות – לתנועה מדויקת ונעילה עצמית (למשל לשסתומים).

• תזמנו את ה"מִתְכּוֹן" שלכם: אם אין לכם חיישני זרימה – חשבו מינון לפי זמן × קצב זרימה קבוע. רשמו את סיבובי המנוע (encoder) כדי לחזור על כמויות ללא משקל.

• הגנו מפני חום: שמרו מרחק בין מסגרות הלגו למשטחים חמים; השתמשו במרווחים מאלומיניום או סיליקון. לעולם אל תתנו לבלילה לגעת בלגו – הזרימו דרך צינורות ומזלפים מתאימים למזון בלבד.

• השתמשו בחיישנים בחכמה: חיישני צבע יכולים לזהות סימונים על המכשיר; מתגי גבול מונעים תנועה יתר; סיבובי מנוע מוודאים ששסתום אכן נפתח.

• תכננו ניקוי קל: חלקים שנוגעים באוכל צריכים להיות נשלפים ללא כלי עבודה. השתמשו באריחים חלקים במקום פינים חשופים – ניקוי חשוב!

• תכנתו לפי מצבים (State Machine): Idle → Load → Mix → Dose → Cook → Plate → Finish → Clean. זה עוזר לניפוי תקלות והפסקות חירום בטוחות.

רעיונות ל-MOC-ים בשיטת המפעל

• קו לפנקייקים או קרפים
  מזיגה מדודה למחבת, היפוך אוטומטי עם כף, מפזר פירות, וגשר לזילוף שוקולד.

• מקשט עוגיות
  מסוע שמעביר עוגיות מתחת למזלפי קרם; צלחת מסתובבת יוצרת דפוסים ספירליים.

• סושי על מסוע
  הזנת מרכיבים ליצירת בלוקים של אורז ועטיפה באצה; הצלחות נעות בלולאה.

• בריסטה רובוטי
  "אצבע" שמפעילה מכונת אספרסו; מסילה שממקמת כוסות מתחת למקציף חלב; מפזר קינמון בסיום.

• הדגמת טיפול בביצים
  עריסה עדינה ומנגנון קאם לפיצוח והעברה לקערה (אפשר להתאמן עם כדורי פינג-פונג!).

• מיין וארוז סוכריות
  חיישן צבע למיון, זרוע ממוקמת שמונה יחידות לכוסות ואז אוטמת אותן.

• תא קישוט לסיום ארוחת בוקר
  מזלף סירופ/חמאה עצמאי שניתן לחבר לכל קו אוכל – מופעל ע"י אותו בקר.

• רובוט לקישוט קינוחים
  גנרטור קטן בציר X/Y שמזליף קרם על קאפקייקים עם פיות ניתנות להחלפה.

בין אם אתם שואפים לוופל בלגי מושלם או להדגמת אוטומציה מושלמת – המתכון זהה: עיצוב מודולרי, הפעלה מדויקת, חישה קפדנית, ושילוב בטיחותי.
התחילו מתא אחד – ערבוב, מזיגה או הגשה – ואז הרחיבו את הקו.
כשהמכונה שלכם תזלף סירופ על וופל מוכן בכוחות עצמה – לא רק שתהיו עם ארוחת בוקר, אלא גם עם מופע של ממש.
